Dva typy rozvodů pro rekuperaci

V podstatě jsou dva typy rozvodů pro rekuperaci.

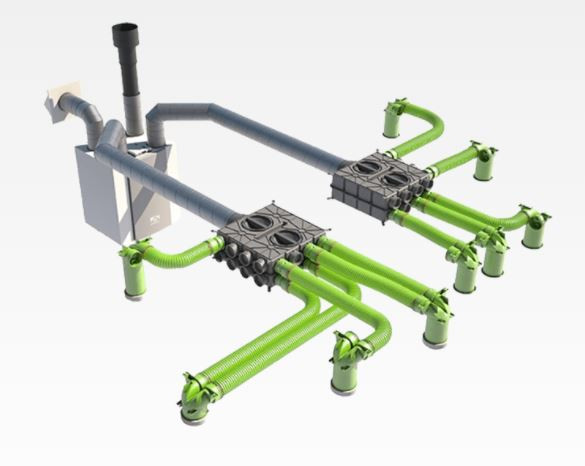

První a asi nejpoužívanější je pomocí boxů a dál hadicemi 75 nebo 90mm. S tím počítají i boxy. Najít box, na který by šla nasadit 125 nebo 150mm trubka jsem nedokázal. Vstup 150mm ano, výstupy už jen 75 nebo 90mm. Ovšem na fotkách z realizací takové jsou, zřejmě se jedná o zakázkovou výrobu. Aneb vyrobit lze všechno.

krásná čistá práce než velkého dumání, jeden box přívod, druhý odvod, tam kde je to potřeba jsou 2 hadice do jednoho

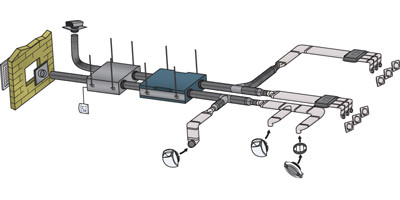

Druhý typ rozvodů rekuperace je pomocí trubek, které se různě dělí na větve a opisují zatáčky 45° nebo 90°C, popř více. Dělí se pomocí T spojek nebo Y. Y jsou samozřejmě lepší, protože mají menší ztráty tlaku (vzduch to nemusí zalomit kolmo, ale o 45°).

tady se už musí přemýšlet, kde dvojit apd kvůli tlakovým ztrátám i přenosu zvuků mezi místnostmi

Zvolil jsem u nás druhý typ. Jednak hadice 90mm mi přišly málo průchodné (což je omyl) a nepřišlo mi, že bych vytěžil výhodu libovolných zatáček apd. Vedení chci na podlaze půdy a při krajích, abych si neubral skladovací prostor. Na náš dům a snad kterýkoli jiný je vhodný průměr trubek 125mm, zvolil jsem 150mm, protože mám rád všechno naddimezované. Asi to bylo zbytečné. 125mm průměrem může téct celý objem rekuperace tj 400m³/hod aniž by to neslo riziko kvílení vzduchu v trubkách. Více by se tam už nevešlo. Do 150mm hodnotu nevím, ale logicky víc což nevyužijeme. Ale sníží se tím tlakové ztráty, což se mi líbí. Získáme pár % výkonu resp ho neztratíme.

Pokud bych zvolil box, pak bych do boxu přivedl 150mm (125mm) trubku a dál už se to dělilo na 75/90mm. Asi by to vyšlo hodně na stejno. Takhle tam vede jedna 150 a takhle by tam vedly vedle sebe 2x 90 (je to 13tis vs  17tis cm² ve prospěch 1x 150mm).

U obou variant jsou různé tlakové ztráty na koncích, anemostatech. Jsou použité různě dlouhé hadice nebo různě složité větve.
