Rekuperace v patře RD, SketchUp

Nedalo mi to. Bylo to tolik otazníků, jak to na půdě vyřešit, že jsem musel přistoupit na 3D modelování. Nevěděl jsem, zda první udělat díry ve stropě a těm podvolit vedení nebo první vedení a to jsem zase nevěděl jak bude. Byla by škoda kdybych udělal anemostaty a zjistil, že na půdě mi to o 10cm nevychází, přičemž jak mi to vyjde ve stropě je mi celkem jedno...

Takže jsem si to vymodeloval ve SketchUp. Nejsem v tom přeborník, ale nemusí to být dokonalé. Stačí od oka.

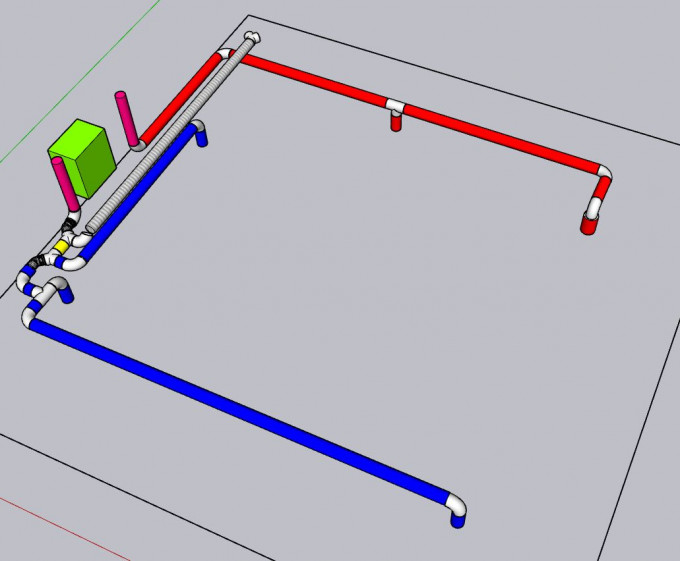

Růžové jsou tlumiče, které dodělám dodatečně až si poslechnu, zda jsou potřeba. Pokud se použije 2m SONA tlumiče nejsou prý potřeba. Koleno na podlaze hluk ještě jistí. Žlutá je klapka na škrcení průtoku v patře. Ta mi vyšla super, taky ji dosadím až podle skutečnosti, zda bude potřeba. Zelená je rekuperace. Modré jsou přívody, červené odvody. Šedá je SONO do přízemí, ta nesedí přesně protože udělat ve 3D ohebnou trubku neumím. :) Dokud nebudou tlumiče nahradí je SONO, dokud nebude klapka nahradí ji trubka.

Přívodní trubka půjde SONem obloukem dolů přes tlumič a bude se dvojit Y na přízemí a patro. Patro bude regulovaná větev klapkou. Za klapkou se dělí Y na první dětský pokoj a větev, která se vzápětí dvojí T, první je ložnice a pak druhý dětský pokoj. Je tam poměrně hodně kolen, ale přijde mi, že při průřezu 150mm si to jednak můžu dovolit a za druhé se v tom bude krásně lámat zvuk - hluk z rekuperace a přeslechy. První dětský pokoj dělí od ložnice 6 kolen, druhý pokoj 3 kolena.

Doměřil jsem metry na půdě a doobjednal zbytek materiálu na rekuperaci. K neuveření, že jsem zatím objednal 12m potrubí (bez SONA) a ještě 9m chybí. Nemůžu tomu uvěřit, ale jo. Potřeboval jsem cca 8m SONO 150 a bylo posledních 5m. Tak uvidíme jak to vyjde. Napojení na SONO 125 udělám co nejblíže rekuperaci, abych nějaký ten metr SONA 150 ušetřil.

Ve čtvrtek by to mohlo přijít. Jako první dodělám spoje u trubek, které už jsou natažené a finalizuju je. Pak rozložím trubky a spojky podle plánu ze SketchUp a uvidím, kde vychází díry ve stropu. Zkontroluju, zda to tak může být a můžu popojet. Mezitím vybourám přívodu vzduchu pro rekuperaci. Stačí zaměřit výšku rekuperace 76cm + odsazení od podlahy (15cm doporučeno, nechám 20cm, abych mohl pod rekuperací vést SONO 150/200), to se k odvodu kondenzátu vejde.

vstup vychází 20cm od dřevěného trámu (z venku) a velice blízko rekuperaci

Klidně tam udělám ze SONA malou otočku/kličku, abych vstup trochu oddálil, pokud by bylo potřeba a nechtělo to vycházet.

Jinak by vstup byl od rekuperace max 40cm. V podstatě stačí vybourat jednu cihlu (450mm hlubokou). Doufám, že zevnitř odhalím polystyren, jemně navrtám a zbytek udělám z venku, aby se moc nepoškodila omítka.

Včera jsem už přívod částečně vybroural. Resp vyboural jsem cihlu do hloubky 40cm a buď tam na mě čeká ještě 5cm nebo jen plná poslední příčka cihly. Tohle už musím opatrně bez majzlíku, abych z druhé strany nepoškodil fasádu. Zkusím to opatrně navrtat -  zjistit, kolik cihly zbylo a z druhé strany zkusím udělat o 1cm větší díru v polystyrenu než potřebuje přívod tj 160mm průměr. Budu doufat, že se co nejvíce trefím do této díry, abych nemusel třeba 2cm dosekat z cihly nad ní. Z druhé strany je to ve výšce kolem 7m a zároveň nad balkonem. Žebřík se na úzký balkon nechce vejít, ale snad to bude bezpečnější než bez balkonu. Proto jsem odtah volil na střechu, abych nemusel dělat díru z druhé strany domu, kde by to byla opravdu výšková práce.

A to nejlepší? Hned jak udělám díru objednám rekuperaci, protože zbytek prací je max na týden (při mém tempu) a dodací lhůta je 3-14dnů.

AKTUALIZACE:
při realizaci jsem zjistil, že se to takto na půdu bohužel nevejde. Začal jsem tedy vymýšlet jiné řešení. Třetí verze je bezva a vyjdu přesně s počtem stejných kolen. Je potrubí povede lépe a ještě více logičtěji. Naíc zbyde více místa na klapku u které si nejsem jistý, zda nepotřebuje nahradit 230mm trubkou, protože sice má 165mm, ale asi udělaná jako vsuvka do trubky tedy nezajede do spojek.

Modré potrubí se dvojí hned bez kolene, žlutá opět budoucí klapka, pokud bude potřeba. Následuje dvojení T, kde směřuje do ložnice a jednoho dětského pokoje. Zatáček je tam dost a dělí se Y, takže by ztráta neměla být velká. Vidím to na super útlum a žádné přeslechy. Z téčka to jde 3 zatáčkami do druhé dětského pokoje. Vede tam méně kolen než do předchozích pokojů, ale délka vedení je násobná. Od zbylých pokojů je to taky moře kolen, takže ticho to jistí. Tím, že je dál, ale má méně kolen mohl by tam být podobný tlak jako v ostatních pokojích.

Cítím, že se mi to povedlo! Tato třetí verze je lepší než první a hlavně se vejde na půdu a v pokojích vychází přesně na střed balkonových dveří a asi 60cm od nich. Vypadá to dobře. V tomto ohledu mohl být lépe vyřešený první pokoj, kde je anemostat hodně u obvodní zdi. Snad mě to nebude rozčilovat.
